所谓五轴加工这里是指在一台机床上至少有五个坐标轴(三个直线坐标和两个旋转坐标)，而且可在计算机数控(CNC)系统的控制下同时协调运动进行加工。

        绕X轴旋转为A轴
　　
　　绕Y轴旋转为B轴
　　
　　绕Z轴旋转为C轴

五轴加工中心第五轴


   　常见五轴加工中心的介绍：立式五轴加工中心、卧式五轴加工中心

　　

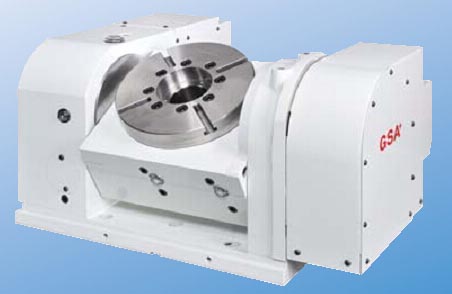

　　立式五轴加工中心，这类加工中心的回转轴有两种方式，一种是工作台回转轴。设置在床身上的工作台可以环绕X轴回转，定义为A轴，A轴一般工作范围+30度至-120度。工作台的中间还设有一个回转台，在图示的位置上环绕Z轴回转，定义为C轴，C轴都是360度回转。这样通过A轴与C轴的组合，固定在工作台上的工件除了底面之外，其余的五个面都可以由立式主轴进行加工。A轴和C轴*小分度值一般为0.001度，这样又可以把工件细分成任意角度，加工出倾斜面、倾斜孔等。

　　

　　优点：主轴的结构比较简单，主轴刚性非常好，制造成本比较低。

　　

　　缺点：工作台不能设计太大，承重也较小，特别是当A轴回转大于等于90度时，工件切削时会对工作台带来很大的承载力矩。

　　

　　另一种是依靠立式主轴头的回转。主轴前端是一个回转头，能自行环绕Z轴360度，成为C轴，回转头上还带可环绕X轴旋转的A轴，一般可达±90度以上，实现上述同样的功能。

　　

　　优点：主轴加工非常灵活，采用主轴回转的设计，保证有一定的线速度，可提高表面加工质量。这种结构非常受模具高精度曲面加工的欢迎，这是工作台回转式加工中心难以做到的。

　　

　　缺点：工作台也可以设计的非常大，机身庞大，主轴的回转结构比较复杂，制造成本也较高。

　　

　　卧式五轴加工中心，此类加工中心的回转轴也有两种方式，一种是卧式主轴摆动作为一个回转轴，再加上工作台的一个回转轴，由主轴立、卧转换配合工作台分度，对工件实现五面体加工，

　　

　　优点：加工简便灵活，主轴立式或卧转简单的换，制造成本低，非常实用。

　　

　　缺点：主轴刚性差，但不作联动，适合立、卧转换的四轴加工中心不同加工要求。

　　

　　另一种为传统的工作台回转轴，设置在床身上的工作台A轴一般工作范围+20度至-100度。工作台的中间也设有一个回转台B轴，B轴可双向360度回转。

　　

　　优点：转轴也可配置圆光栅尺反馈，分度精度达到几秒，常用于加工大型叶轮的复杂曲面。

　　

　　缺点：工作台受限制，回转轴结构比较复杂，价格也昂贵。
