五軸加工中心也叫五軸聯動加工中心,擅長空間曲面加工，異型加工，鏤空加工，打孔，斜孔，斜切等。國產五軸加工中心廠家品牌推薦山東海特?cái)?shù)控,歡迎來廠實地考察.

產品展示

五軸加工中心

產品介紹

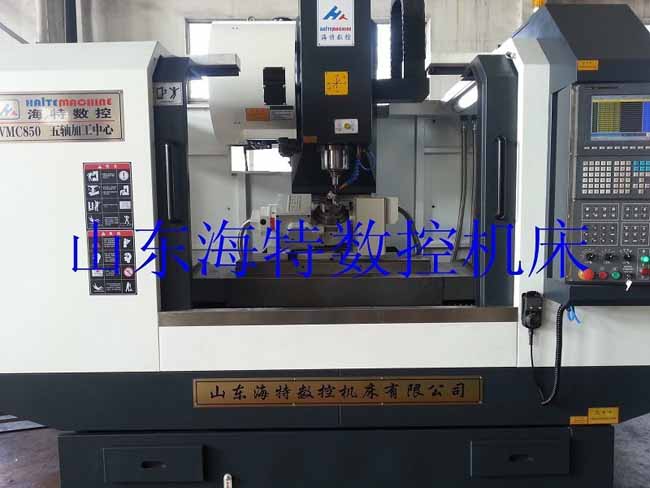

VMC1000五軸加工中心價格
　五軸加工中心有x,y,z,a,c五個軸，xyz和ac軸形成五軸聯動加工，擅長空間曲面加工，異型加工，鏤空加工，打孔，斜孔，斜切等。五軸聯動加工中心有高效率、高精度的特點，工件一次裝夾就可完成復雜的加工。能夠適應像汽車零部件、飛機結構件等現代模具的加工。
　目前，五軸聯動數控加工中心系統是解決葉輪、葉片、船用螺旋槳、重型發電機轉子、汽輪機轉子、大型柴油機曲軸等等加工的唯一手段。
VMC1000五軸加工中心主要配置：

1. 控制系統：臺灣新代五軸聯動控制系統

2. 主軸電機：伺服主軸電機。

3. XYZ三軸伺服電機：日本安川

4. XYZ三軸驅動器：日本安川（Z軸含抱閘）

AB軸：臺灣

5. 主軸：臺灣健椿/羅翌/普森 8000rpm主軸。

6. 絲桿：特殊定制臺灣精密級滾珠絲桿，C3級。

7. 國鼎增壓缸。

8. 臺灣圣杰圓盤刀庫

9. 日本NSK/德國FAG軸承，P4級。

10. 電柜熱交換恒溫系統。

11. 手持式電子手脈

12. 聯軸器

13. 海特光機（工作臺5條T型槽）

14. 自動潤滑及潤滑報警裝置。
選配系統部件
日本FAUNC系統、德國西門子

可根據客戶要求專業設計開發數控設備及加工中心

產品的配置不同價格也不同，請買前咨詢對刀庫的要求是否要求高速直連主軸，

主軸中心出水，排屑器，主軸油冷機等！

VMC1000五軸加工中心技術參數

機型	規格	VMC-1000
X坐標行程	mm	1000
Y坐標行程	mm	550
Z坐標行程	mm	550
工作臺規格（長）	mm	1060
工作臺規格（寬）	mm	500
工作臺*大載重	kg	800
主軸中心至立柱導軌面	mm	625
主軸端面至工作臺平面	mm	120-620
X、Y、Z切削進給量	mm/min	1-6000
X、Y、Z快速移動速度	m/min	24/24/22
主軸轉速范圍	r/min	50-8000
主軸錐孔		BT40
工作臺T型槽/槽寬/槽距	mm	5/18/100
定位精度	mm	300±0.005
重復定位精度	mm	300±0.003
機床輪廓長/寬	m	3.0/2.2/2.5
機床重量	kg	7000

五軸技術參數

型號	CNCT-250
盤面直徑	250
垂直中心高	225
垂直全高	365
*小分割單位	0.001°
標準可傾斜角度	-20°-- 110°
旋轉軸分割精度	15″
旋轉軸重復精度	4″
傾斜軸分割精度	60″
每分鐘*大轉速旋轉軸 rpm	16.7
每分鐘*大轉速旋轉軸 rpm	8.3
重量	270 kg
A軸電機功率	1.3KW
B軸電機功率	1.3KW
