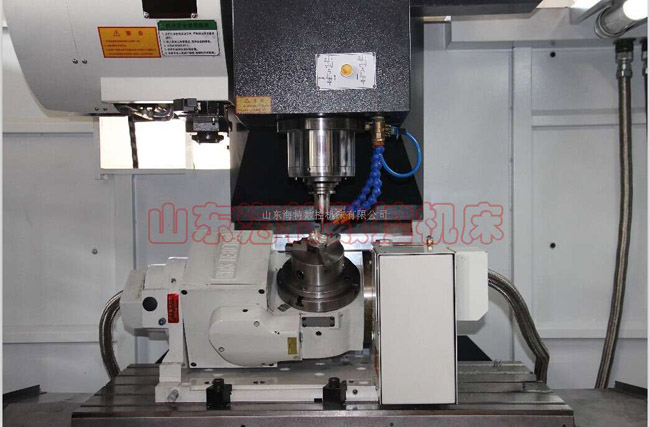

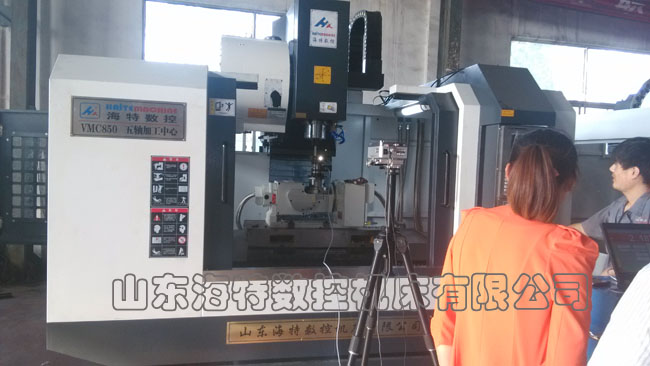

VMC850五轴联动加工中心用途：

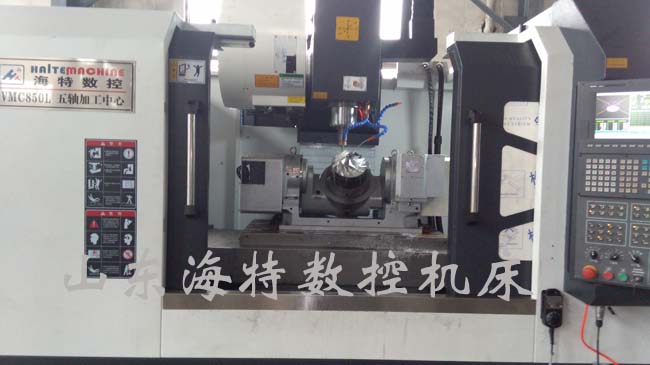

工件一次装夹就可完成五面体的加工，还可以对叶轮等复杂的空间曲面进行高精度加工。
|
机型 |
规格 |
VMC-850 |
|
X坐标行程 |
mm |
800 |
|
Y坐标行程 |
mm |
500 |
|
Z坐标行程 |
mm |
550 |
|
工作台规格 （长） |
mm |
1000 |
|
工作台规格 （宽） |
mm |
500 |
|
工作台*大载重 |
kg |
600 |
|
主轴中心至立柱导轨面 |
mm |
575 |
|
主轴端面至工作台平面 |
mm |
120-620 |
|
X、Y、Z切削进给量 |
mm/min |
1-6000 |
|
X、Y、Z快速移动速度 |
m/min |
24/24/22 |
|
主轴转速范围 |
r/min |
50-8000 |
|
主轴锥孔 |
|
BT40 |
|
主轴电机 |
kw |
7.5/11 |
|
X、Y、Z伺服电机 |
kw |
2.0/2.9/2.0 |
|
工作台T型槽/槽宽/槽距 |
mm |
5/18/100 |
|
定位精度 |
mm |
+0.005 |
|
重复定位精度 |
mm |
+0.003 |
|
机床轮廓 长/宽 |
m |
3.0/2.2/2.5 |
|
机床重量 |
kg |
6000 |
第五轴技术参数
|
型号 |
CNCT-250 |
|
盘面直径 （mm） |
250 |
|
垂直中心高（mm） |
225 |
|
垂直全高（mm） |
365 |
|
*小分割单位 |
0.001° |
|
标准可倾斜角度 |
-20°-- 110° |
|
旋转轴分割精度 |
15″ |
|
旋转轴重复精度 |
4″ |
|
倾斜轴分割精度 |
60″ |
|
每分钟*大转速 旋转轴 rpm |
16.7 |
|
每分钟*大转速 旋转轴 rpm |
8.3 |
|
重量（kg） |
270 kg |
|
A轴电机功率 |
1.3KW |
|
C轴电机功率 |
1.3KW |
可根据客户要求专业设计开发数控设备及加工中心
产品的配置不同价格也不同，此价格为标准配置，数控铣床不含刀库
请买前咨询好 确定是要硬轨还是线轨，对系统的要求，
对刀库的要求是否要求主轴中心出水，排削器，主轴油冷机等！

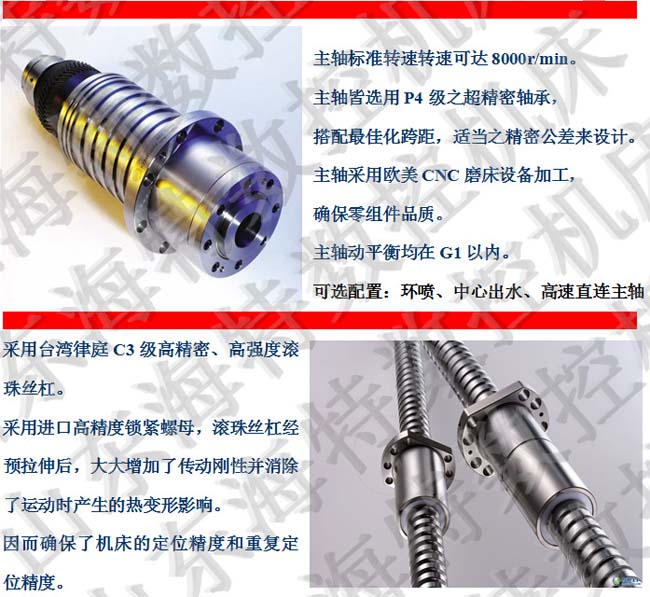

一、选用台湾健椿隆主轴和台湾津廷丝杆

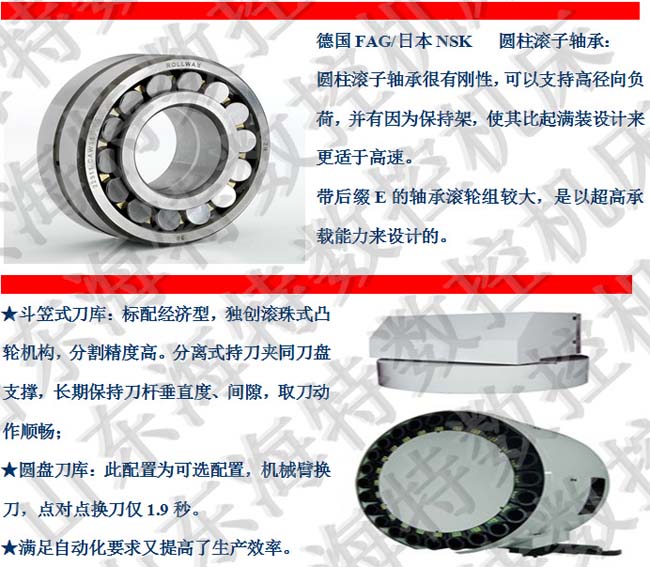

二、德国FAG/日本NSK轴承

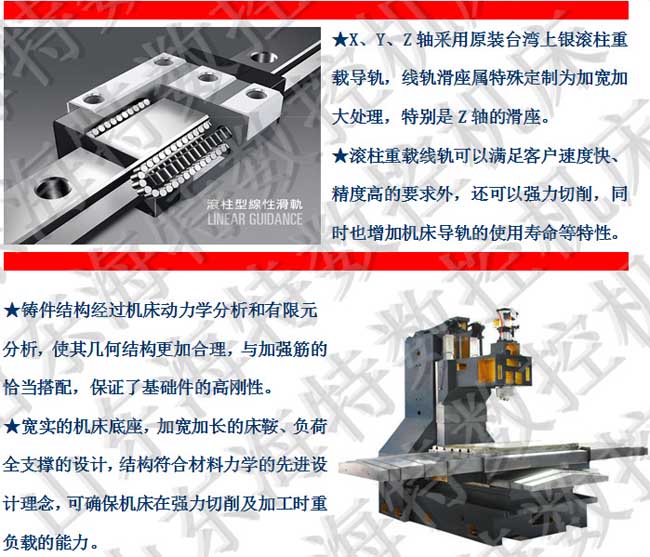

三、采用原装台湾上银45MM滚柱重载型导轨
