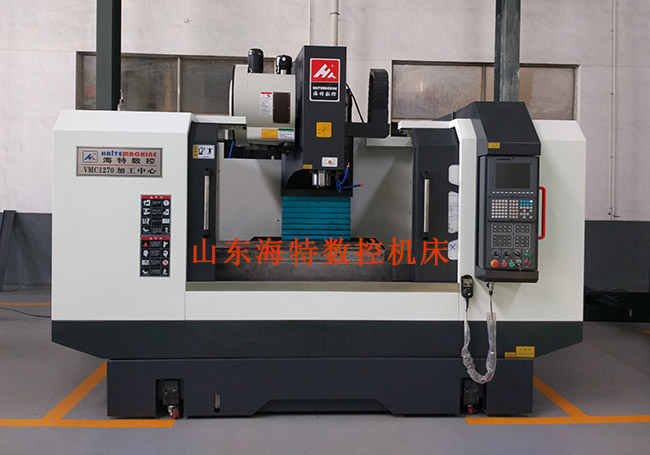

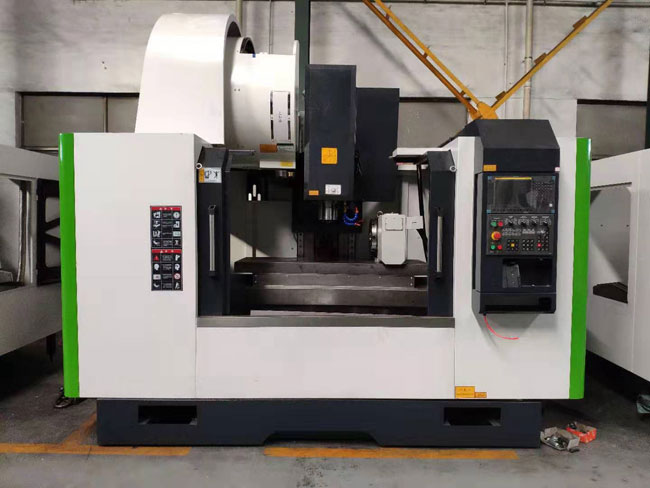

VMC1270數控加工中心價格

　　VMC1270數控加工中心具有高剛性、高速化、高精度、高效率、高人性化等特點。

　　高剛性：高剛性的機體結構設計。

　　高速化：滾珠絲杠與電機直聯傳動。

　　高精度：主軸采用精密級斜角滾珠軸承，高速高精密。

　　高效率：主軸轉速可達8000r/min,快移速度:24m/min(X、Y),22m/min(Z)。

　　人性化:人性化的人機界面，操作簡單。

　　該系列機床適用于汽車、摩托車、機械制造、縫紉機、電機、儀器儀表等行業的閥類、凸輪、模具、板盤類和箱體類零件的銑、鉆、擴、鏜、攻、锪等加工工序，特別適用加工各種形狀復雜的二、三維凹凸模型及復雜的型腔和表面，既可用于中小批量多品種加工生產，也可以進入自動線進行批量生產。

VMC1270數控加工中心技術參數：

VM1270	規 格
工作臺規格（長×寬）	1300×700mm
工作臺*大載重	1200 kg
X.Y/Z軸坐標行程	1200 700700mm
主軸中心線到立柱正面導軌距離	775 mm
主軸端面至工作臺上平面距離	120～820mm
X、Y、Z切削進給量	1～6000 mm/min
X、Y快速進給速度	24m/min
Z快速進給速度	22m/min
主軸轉速范圍	50～6000 r/min
主軸錐孔	BT40-150mm
主軸電機	15/18.5KW
工作臺T型槽（槽數×槽寬×槽距）	5/18/120mm 臺面淬火
重復定位精度	300mm/+ 0.003mm
定位精度	300mm/+ 0.005mm
數控系統	臺灣新代21M
使用源氣壓力	0.6-0.8 MPa
機床輪廓尺寸（L×W×H）	3500x2500x2850mmmm
機床重量	10200 kg

VMC1270數控加工中心結構特點：
◆臺灣原裝進口健椿隆主軸；主軸軸承采用德國FAG或日本NSK軸承，精度穩定，剛性好，溫升低。
◆主電機采用數字伺服電機驅動，經同步齒型帶與主軸皮帶輪聯接驅動主軸。其主電機功率15Kw，使主軸獲得大功率8000rpm的轉速。
◆X、Y、Z軸采用原裝臺灣上銀滾柱重載導軌，線軌寬度45mm，線軌滑座為加寬加大處理，特別是Z軸的滑座加長（尺寸為186*120）。滾柱重載線軌可以滿足客戶速度快、精度高的要求外，還可以強力切削，同時也增加機床導軌的使用壽命等特性。
   Y軸四個線軌導軌，含有兩條輔助線軌導軌,采用八個加強型滑座，使整體剛性達到*大。
   X軸采用兩條滾柱重載線軌，使用六個滑座。
   Z軸采用兩條滾柱重載線軌，使用四個滑座。
◆換刀裝置，整體外購臺灣刀庫，性能可靠，換刀時間短。
◆機床配有全封閉防護罩。
