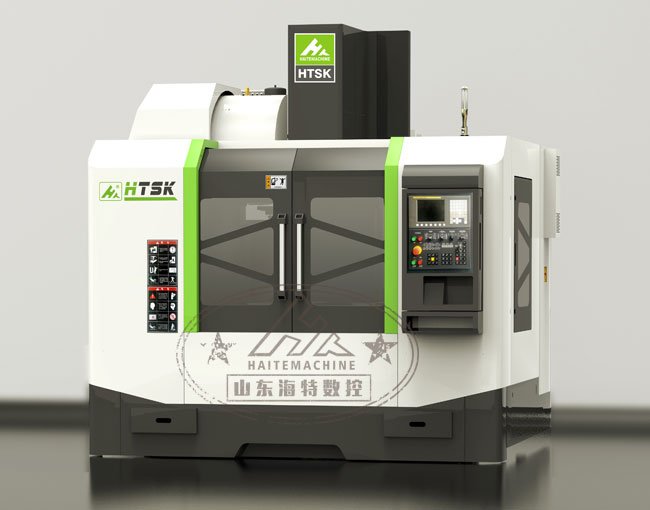

高速VMC650加工中心特点：
1、机床底座、立柱、主轴箱体、十字滑台、工作台等基础件全部采用高强度消失模铸造成型技术，内部金相组织稳定，确?；〖母呶榷ㄐ?。铸件结构经过机床动力学分析和有限元分析，使其几何结构*加合理，与加强筋的恰当搭配，保证了基础件的高刚性与高强度?？硎档幕驳鬃?，箱形腔“人”字型立柱、加宽加长的床鞍、负荷全支撑的设计，结构符合材料力学的先进设计理念，可确保加工时的重负载能力。
2、高刚性、高精密主轴：采用台湾健椿隆主轴BT40-120mm。
(1)主轴电机通过高扭力齿形同步皮带传动，并可大幅减低传动噪音及热量产生。
(2)主轴采用精密级日本NSK轴承，高速、高精密，*高转速可达12000r/min。
(3)主轴箱体采用1:1重锤平衡配重，配重*可靠、稳定。使主轴在高速运转时，避免产生共振现象，确保*佳的加工精度。
3、采用台湾律廷C3级高精密、高强度滚珠丝杠。采用进口高精度锁紧螺母，滚珠丝杠经预拉伸后，大大增加了传动刚性并消除了运动时产生的热变形影响，因而确保了机床的定位精度和重复定位精度。
4、 X、Y、Z轴采用原装台湾上银滚柱线轨，线轨宽度35mm，线轨滑座为加宽加大处理，特别是Z轴的滑座加长。滚柱重载线轨可以满足客户速度快、精度高的要求外，同时也增加机床导轨的使用寿命等特性。
5、采用原装台湾圣杰圆盘16把刀库，满足了客户自动化加工的要求，又降低了机床故障率。
6、机床配有密封式导轨防护罩，有效的?；さ脊旌退扛?，延长其使用寿命。
7、当机床配立体式全防护时，机床在强力切屑时保证外防护不震动。
650加工中心技术参数:
|
机型 |
规格 |
VMC-650 |
|
X坐标行程 |
mm |
650 |
|
Y坐标行程 |
mm |
450 |
|
Z坐标行程 |
mm |
450 |
|
工作台规格 （长） |
mm |
860 |
|
工作台规格 （宽） |
mm |
430 |
|
工作台*大载重 |
kg |
300 |
|
主轴中心至立柱导轨面 |
mm |
475 |
|
主轴端面至工作台平面 |
mm |
100-550 |
|
X、Y、Z切削进给量 |
mm/min |
1-6000 |
|
X、Y、Z快速移动速度 |
m/min |
24/36 |
|
主轴转速范围 |
r/min |
50-8000 |
|
主轴锥孔 |
|
BT40 |
|
工作台T型槽/槽宽/槽距 |
mm |
5/18/100 |
|
定位精度 |
mm |
300±0.005 |
|
重复定位精度 |
mm |
300±0.003 |
|
机床轮廓 长/宽 |
m |
2.7/2.2/2.5 |
|
机床重量 |
T |
4.8 |
