小型加工中心占地面積小，用電量少，適合五金小零件批量加工，可以24小時工作，能夠完成銅材、鋁材、不銹鋼、45#剛、復合材料、鐵等材料鉆孔、攻牙、銑外形等加工工序。性價比非常高。適用于汽車、摩托車、航空航天、機械制造、縫紉機、電機等行業的閥類、凸輪、模具、板盤類和箱體類零件的銑、鉆、擴、鏜、攻等加工工序，特別適用于各種形狀復雜的二、三維凹凸模型及復雜的型腔和表面，既可用于中小批量多品種加工生產，也可以進入自動線進行批量生產。 使用該系列機床可以節省工藝裝備，縮短生產準備周期，保證零件加工質量，提高生產效率。
小型加工中心視頻（點擊播放）

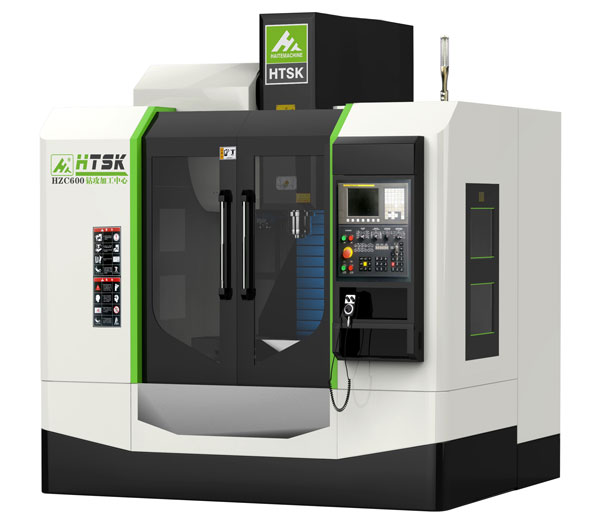

小型加工中心結構:
小型加工中心采用高精度全伺服電機和驅動系統，確保設備高效運行。
采用氣動換刀BT40主軸；配合伺服主軸電機，確保產品加工的高效率。
一體化的鑄造底座，緊湊嚴密的防塵罩設計，小型加工中心確保進一步增加設備的穩定性。
可選配第四軸，采用無間隙的進口諧波減速箱確保分度的超高精度。
小型加工中心外型美觀大方，上下料方便，維護簡單。可選配硬軌。
有自動潤滑系統，冷卻系統和照明系統。
小型加工中心技術參數:
|
VMC600小型加工中心 |
規 格 |
|
工作臺規格（長×寬） |
860×430mm |
|
工作臺載重 |
300 kg |
|
X.Y/Z軸坐標行程 |
600 *400*400mm |
|
主軸中心線到立柱正面導軌距離 |
475 mm |
|
主軸端面至工作臺上平面距離 |
120～520mm |
|
X、Y、Z切削進給量 |
1～6000 mm/min |
|
X、Y、Z快速進給速度 |
24m/min |
|
主軸轉速范圍 |
50～8000 r/min |
|
主軸錐孔 |
BT40-120mm |
|
主軸電機驅動器 |
5.5KW |
|
工作臺T型槽（槽數×槽寬×槽距） |
5/18/75mm 臺面淬火 |
|
重復定位精度 |
300mm/+ 0.003mm |
|
定位精度 |
300mm/+ 0.005mm |
|
使用源氣壓力 |
0.6-0.8 MPa |
|
機床輪廓尺寸（L×W×H） |
2500x2000x2500mm |
|
機床重量 |
4800 kg |
小型加工中心配置:
1.臺灣 主軸（皮帶式傳動）
2.臺灣 絲桿 （C3級）
3.硬軌：Y向4軌，滑動面貼塑（硬度55°以上）
4.線規：重載型滾柱線規（可重切削）
5.德國FAG/日本NSK軸承 （P4級）
6.臺灣圓盤刀庫
7.電器箱冷熱交換器
8.自動潤滑系統
9.冷卻水泵
11.XYZ三軸護罩
12.工件冷卻兩水一氣
13.三色警示燈
14.地基螺絲及墊塊
15.操作機維護使用手冊
16.RS232、CF卡與USB接口
17. 立體封閉式防護
選配部件：
系統：北京凱恩帝、臺灣新代配日本安川電機、日本三菱、日本FANUC（發那科）、德國西門子等。
第四軸、第五軸等。
可根據客戶要求專業設計開發，產品的配置不同價格也不同，請買前咨詢好 確定是要硬軌還是線軌，對系統的要求， 對刀庫的要求是否要求主軸中心出水，排削器，主軸油冷機等！
